紅外測溫
紅外測溫是一種基于物體會輻射電磁波的光學測量。紅外測溫儀器（高溫計或熱成像儀）通過測量輻射能量確定溫度。紅外測溫儀的光譜響應主要集中在近、中、遠紅外波段。正確選擇波長須考慮對象的不同特性，如溫度、材料和尺寸。
LED 瞄準
激光 瞄準
目鏡瞄準
TV 瞄準
模擬輸出 0 ... 20 mA 或 4 ... 20 mA
模擬輸出 10 mV/°C
模擬輸出 0 ... 5 V/10V
模擬輸出熱電偶 J or K
數字接口 RS232 或 RS422/RS485或USB口
Profibus-DP
Profinet
Ethernet
溫度范圍:
我們的高溫計的測溫范圍為 -40 至 3500 °C. 可依據不同的應用選擇適合的溫度范圍。
響應波長
對于特定應用要根據被測物的材料選擇最佳的測溫波長。波長是測溫儀最重要的參數之一。
典型響應波段如下:
| 0.676 μm: | 熔融金屬測溫 (min. 1100 °C) |
| 0.8 ... 1.1 μm: | 熔融玻璃，金屬，陶瓷測溫 (min. 600 °C) |
| 1.45 ... 1.8 μm: | 金屬，陶瓷測溫 (min. 250 °C) |
| 2.0 ... 2.8 μm: | 金屬測溫 (min. 75 °C) |
| 3 ... 5 μm | 金屬，陶瓷測溫 (min. 5 °C) |
| 3.43 μm | PE 和 PP 薄膜測溫 (min 50 °C) |
| 3.9 μm | 爐內透火焰測溫 (min. 75 °C) |
| 5.14 μm: | 玻璃表面測溫 (min. 100 °C) |
| 8 ... 14 μm: | 非金屬表面和涂覆層測溫 (min. -40 °C) |
發射率
發射率定義為輻射源的輻射出射度與具有同一溫度的黑體的輻射出射度之比。它受物體材料影響，隨著波長、溫度或其他物理量的變化而變化。
用高溫計測量物體溫度時，發射系數是最重要的參數。如果要用高溫計測量物體的真實表面溫度，就必須知道物體的發射系數或發射率，并將該值輸入高溫測量系統。
視場

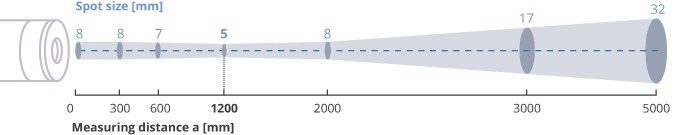

被測物體的尺寸決定了高溫計所需的光斑尺寸。至少光斑尺寸要與被測物體一樣大，才能實現正確的溫度測量。光斑的大小取決于高溫計的類型和測量距離，可以用距離系數比或視場(FOV)來計算。
(如： 240 : 1 意思是: 1200 mm 距離處，光斑尺寸是 5 mm).
如圖:
響應時間
響應時間是從物體溫度突變起到高溫計測值保持在規定范圍內的時刻所經歷的時間。

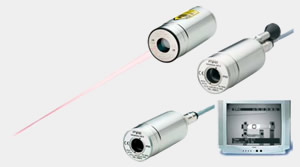

瞄準
為了使高溫計容易對準測量對象，可使用不同的瞄準系統:
 |
激光瞄準器
為了易于對準測量對象，高溫計可配備激光瞄準器。該激光器為二類激光產品，最大功率為1 mW?？砂l(fā)出波長在630至680 nm之間的可見紅光。
輸出
不同的高溫計提供不同的輸出包括模擬輸出和數字接口。
